本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度并网发高压电飞机机组配电设备箱的功用： 1、适当的安排能耗。 2、有利对电线的启闭基本操作。 3、有较高的稳定个人防护会员等级，能抽象概念的彰显电路系统的导通状况。

项目名称：656KW重油发电量热泵机组单机配电箱主要元件明细清单
供配动力箱包括零件明细
项目编号	简称	应用规模	方	数量统计	生产商
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	生产汽车发电机马达组管控器	HGM6110	只	1	众智
3	发电厂机时速管理器	C2002	只	1	孚创
4	直流变压器外接电源控制器	DC24V	只	1	众智
5	不同规格的中小型正中间继电商	HH54P    DC24V	只	2	正泰
6	超小型中心接触器广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

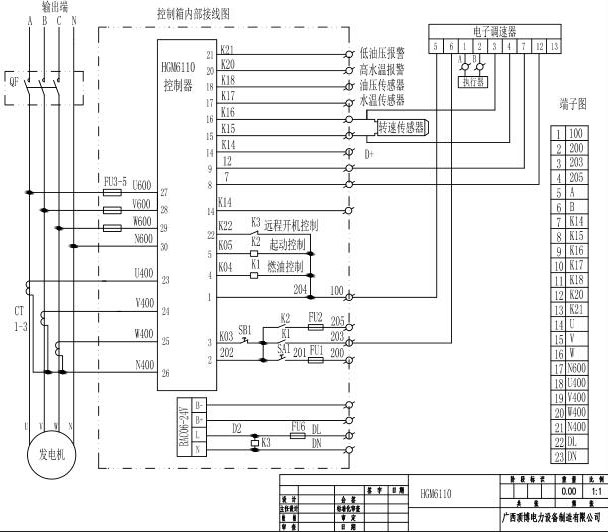

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.iysvn.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
