1．活塞连杆及活塞环组的装配要求：

不同的款型的缸筒成分各不同，连杆高比例激光切割也分平口和斜激光切割两类。缸筒环有点复杂图行也各不同，但一体化按装和装进去有机体时，有块个共同的的统一化请求，见图2-5-10和图2-5-11。

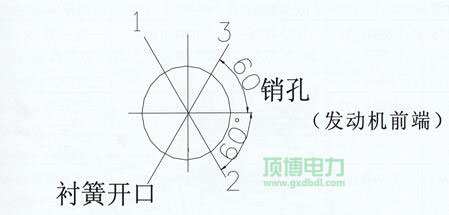

1、活塞式式墙面向上标示  2、连杆轴颈  3、中长跑中心点  4、连杆体序号地位  5、分析唇及分析槽在同一条侧  6、连杆  联接脱焊时，此面被磨亮  7、连杆 联接不允许相互交换和代用  8、连杆盖序号地位与连杆体一样  9、中长跑中心点  10、连杆轴颈  11、此侧面图有“O”向 前标示  12、汽车机油喷钩让位口应在喷 钩下侧  13、电磁感应室（对YC6L机不扁心）对正喷油嘴    图A、图B是活塞式式在下死点时连杆轴颈的中长跑中心点。注：1、对高比例激光切割口为平口的连杆进行连接时不管往前向后（YC4110机）2、对YC6112、YC4112机斜激光切割口连杆进行连接实使用图B，之外实使用图AYC4110、YC4112、YC6105、YC6112、YC6113智能机型实用       注：1、2、3为环的收口地方图2-5-11  发动机活塞环收口进行连接地方图



 装汽缸环时要分为审核汽缸环与缸套、汽缸环槽针对空隙。其方式 是用汽缸环压入到缸套上止点时对立面的工作上职位实行审核，见图2-5-12。用塞尺审核其说话空隙都要非常满足表2-5-5的满足规范。汽缸环与槽的针对空隙审核表见图2-5-13。环与槽相应 其测定值应非常满足表2-5-5的满足规范。

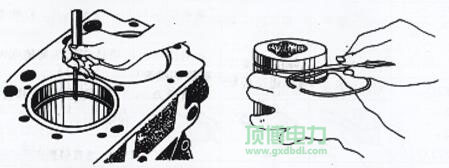

图2-5-12  发动机汽缸环张口间距的查检    图2-5-13  发动机汽缸环径向间距的查检

表2-5-5活塞环开口间隙及轴向间隙的规定值

形号	一、道环轴径齿隙mm	二、道环径向摩擦mm	第三点道环轴上腐蚀痕迹mm	活塞杆环张嘴空闲时间mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一起收口0.4~0.6二道留口0.35~0.35三条开口子0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一道道开口子0.35~0.55二道开口子0.5~0.7几道留口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	那道留孔0.30~0.45二道收口0.60~0.85三条缩口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	几道说话0.35~0.59二道缩口0.60~0.8十八道张嘴0.25~0.45

信息提示：各设备活塞杆杆环留孔空闲时间极根调控在2mm内。活塞杆杆环支承空闲时间调控在  0.2mm左右为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若是标记符号不清，须按图2-5-4中的图A或图B使用，确定柱塞上的电磁感应室对正喷油嘴每立方。(3) 按法规扭矩（见表2-5-6）锁紧连杆螺栓标准后，扭动曲轴要方便，要确保连杆在连杆颈上带有O.lmm以下的轴上窜动量，还拨动高效敏锐。

▲静音发电站机商家告诉微信用户还要注意：在按照的过程中，用多功能辅助工具或不脏木板床托住连杆大部分，避免出现碰伤缸套或连杆颈。表2-5-6各门焊机连杆高强螺栓力距

cpu类型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第一个次	50~80	50~70	60~80		60~90	60~80
	第二个次	100~130	100~120	110~130	100~120	120~150	110~140
	第三步次	160~190	190~270	180~270	150~230	180~200	160~200

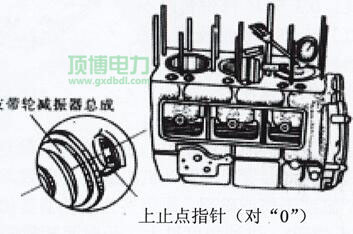

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  较准一、缸缸筒上止点读数 把活赛件转到上止点时，用磁吸千分表分別体检各缸活赛件对机身上水平面的高于量， 其标值一般选择0.15～0.45 mm，各缸允差≤0.15mm。倘若量测标值看管极大，会 关系燃烧物室容量，以至于会产生活赛件打项迹象。温馨提示：面对只需换前半部连杆时，可随着表2-5-2条件作应适当加装。条件程度 头允差值越表示原连杆允差值一般选择好。
